PE框架基础学习

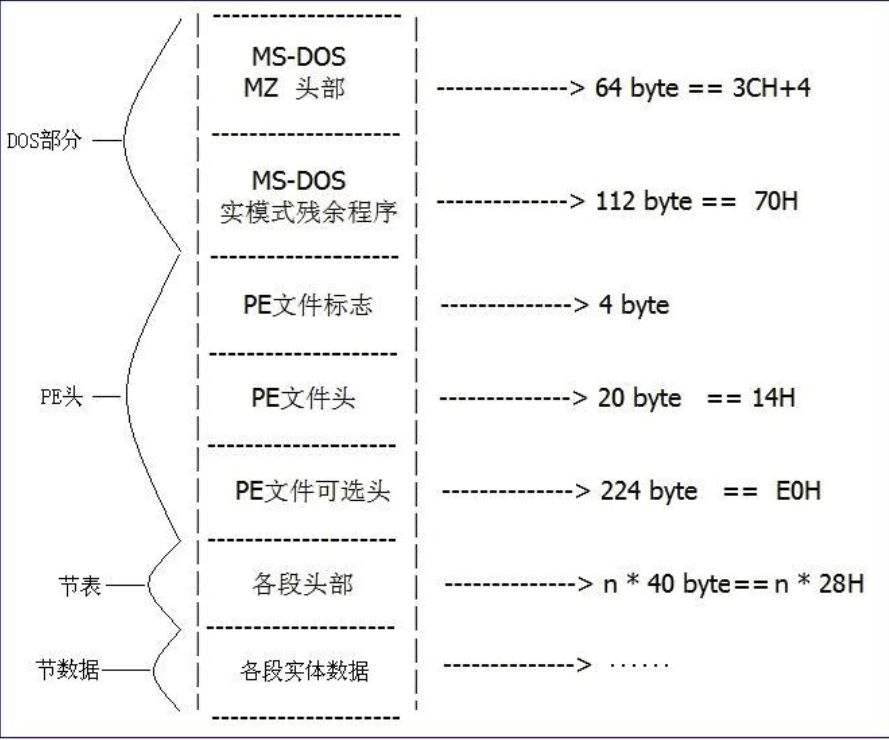

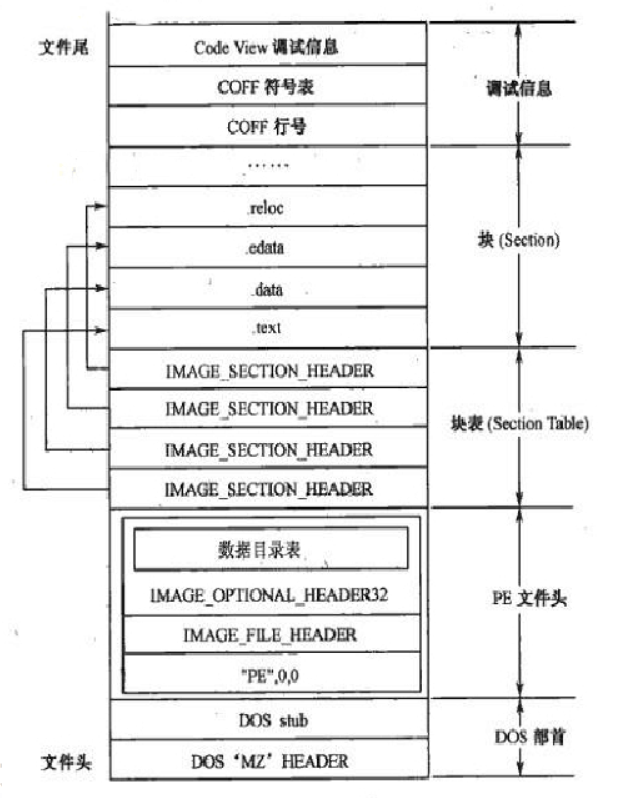

PE结构

虚拟地址(VA)：在一个程序运行起来的时候，会被加载到内存中，并且每个进程都有自己的4GB，这个4GB当中的某个位置叫做虚拟地址,也就是内存中的地址，由物理地址映射过来的，4GB的空间，并没有全部被用到。

基地址( Imagebase ): 磁盘中的文件加载到内存当中的时候可以加载到任意位置，而这个位置就是程序的基址。EXE默认的加载基址是400000h,DLL文件默认基址是10000000h。需要注意的是基地址不是程序的入口点。

相对虚拟地址(RVA):。RVA是在内存中相对与载入地址(基地址）的偏移量，所以你可以发现前三个概念的关系：虚拟地址(VA)= 基地址+ 相对虚拟地址(RVA)
文件偏移地址(FOA)：当PE文件储存在某个磁盘当中的时候，某个数据的位置相对于文件头的偏移量。

入口点(OEP)：首先明确一个概念就是OEP是一个RVA，,然后使用 OEP + Imagebase == 入口点的VA，通常情况下，OEP指向的不是main函数。

VOffset：节起始地址对于ImageBase的偏移量

ROffset：该节起始地址对于文件的偏移量

现在让你求某个虚拟地址VA，对应的文件偏移地址 fRVA

fRVA-ROffset=RVA-VOffset
fRVA=RVA-VOffset+ROffset
(RVA=VA-ImageBase)

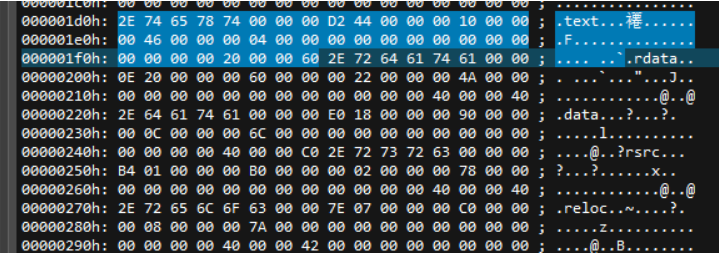

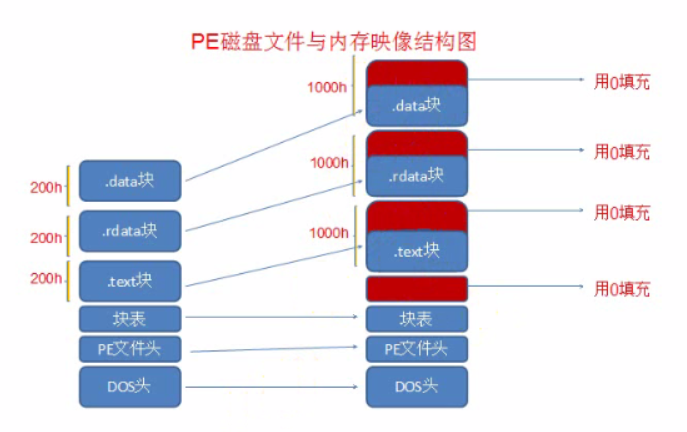

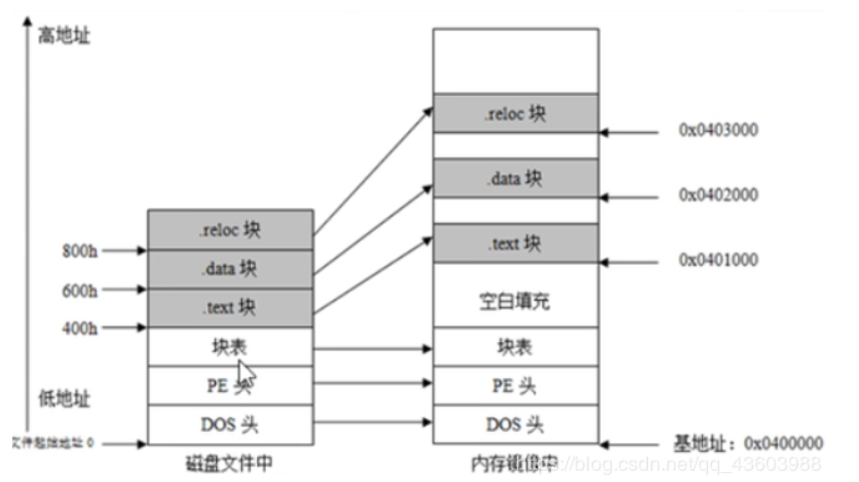

RVA 和文件偏移的转换

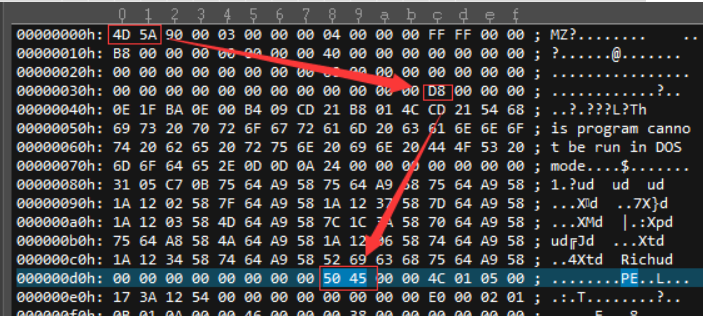

PE 指纹

文件开头DOS标志“MZ” -> 在0x3c(e_lfanew)处可找到“PE”头地址

由此可确定该文件为PE文件

DOS MZ文件头

IMAGE_DOS_HEADER STRUCT
{
    WORD    e_magic        //   MZ(4Dh 5Ah)     DOS可执行文件标记
    WORD    e_cblp
    WORD    e_cp
    WORD    e_crlc
    WORD    e_cparhdr
    WORD    e_minalloc
    WORD    e_maxalloc
    WORD    e_ss
    WORD    e_sp
    WORD    e_csum
    WORD    e_ip
    WORD    e_cs
    WORD    e_lfarlc
    WORD    e_ovno
    WORD    e_res[4]
    WORD    e_oemid
    WORD    e_oeminfo
    WORD    e_res2[10]
    DWORD   e_lfanew     //  RVA     指向PE文件头
} IMAGE_DOS_HEADER ENDS

IMAGE_DOS_HEADER通常有0x40(64)字节

其中重要的成员为第一个成员和最后一个成员，即PE指纹，其他部分修改后不影响程序运行

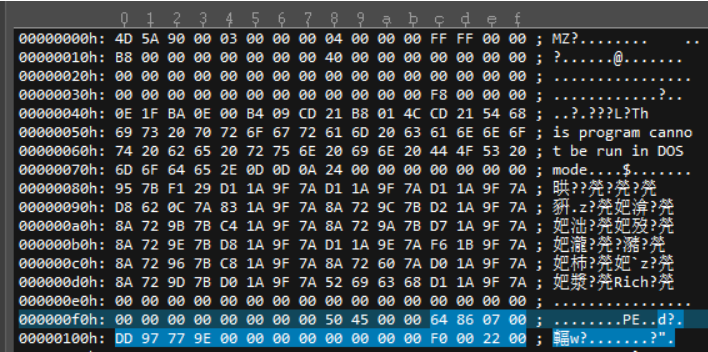

PE 头

x32 ：

typedef struct IMAGE_NT_HEADERS
{
    DWORD    Signature   //PE标识
    IMAGE_FILE_HEADER    FileHeader   //标准PE头
    IMAGE_OPTIONAL_HEADER32   OptionalHeader   //扩展PE头
} IMAGE_NT_HEADERS32, *PIMAGE_NT_HEADERS32;

x64：

typedef struct IMAGE_NT_HEADERS
{
    DWORD    Signature   //PE标识
    IMAGE_FILE_HEADER    FileHeader   //标准PE头
    IMAGE_OPTIONAL_HEADER64   OptionalHeader   //扩展PE头
} IMAGE_NT_HEADERS64, *PIMAGE_NT_HEADERS64;

IMAGE_FILE_HEADER标准PE头

通常有0x14(20)字节

struct IMAGE_ FILE_ HEADER {
    WORD Machine ;
    WORD NumberOfSections ;
    DWORD TineDatestanp;
    DWORD Pointer ToSymbolTable;
    DWORD Number0fSymbols ;
    WORD SizeOfOptionalHeader ; //OptionHeader成员大小
    WORD Characteristics;
}

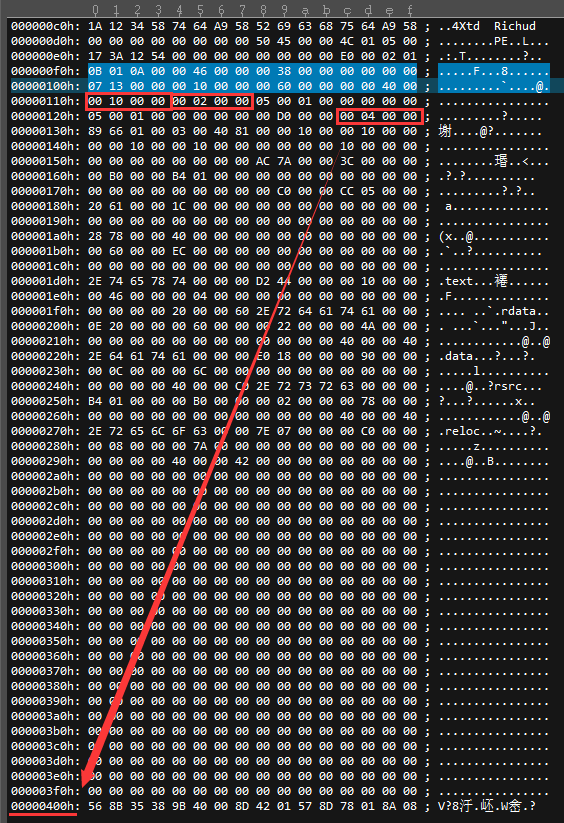

IMAGE_OPTIONAL_HEADER32扩展PE头

（其大小通常在标准PE头中指出,即上面结构体中的SizeOfOptionalHeader

在32位系统下通常有0xE0(224)字节

在64位系统下通常为0xF0(240)字节

typedef struct _IMAGE_OPTIONAL_HEADER
{
    //
    // Standard fields.
    //
    WORD    Magic;                   // 标志字, ROM 映像（0107h）,普通可执行文件（010Bh）
    BYTE    MajorLinkerVersion;      // 链接程序的主版本号
    BYTE    MinorLinkerVersion;      // 链接程序的次版本号
    DWORD   SizeOfCode;              // 所有含代码的节的总大小
    DWORD   SizeOfInitializedData;   // 所有含已初始化数据的节的总大小
    DWORD   SizeOfUninitializedData; // 所有含未初始化数据的节的大小
    DWORD   AddressOfEntryPoint;     // 程序执行入口RVA
    DWORD   BaseOfCode;              // 代码的区块的起始RVA
    DWORD   BaseOfData;              // 数据的区块的起始RVA
    //
    // NT additional fields.    以下是属于NT结构增加的领域。
    //
    DWORD   ImageBase;               // 程序的首选装载地址
    DWORD   SectionAlignment;        // 内存中的区块的对齐大小
    DWORD   FileAlignment;           // 磁盘中文件中的区块的对齐大小
    WORD    MajorOperatingSystemVersion;  // 要求操作系统最低版本号的主版本号
    WORD    MinorOperatingSystemVersion;  // 要求操作系统最低版本号的副版本号
    WORD    MajorImageVersion;       // 可运行于操作系统的主版本号
    WORD    MinorImageVersion;       // 可运行于操作系统的次版本号
    WORD    MajorSubsystemVersion;   // 要求最低子系统版本的主版本号
    WORD    MinorSubsystemVersion;   // 要求最低子系统版本的次版本号
    DWORD   Win32VersionValue;       // 一般为0
    DWORD   SizeOfImage;             // 映像装入内存后的总尺寸
    DWORD   SizeOfHeaders;           // 所有头 + 区块表的尺寸大小
    DWORD   CheckSum;                // 映像的校检和
    WORD    Subsystem;               // 可执行文件期望的子系统
    WORD    DllCharacteristics;      // DllMain()函数何时被调用，默认为 0
    DWORD   SizeOfStackReserve;      // 初始化时的栈大小
    DWORD   SizeOfStackCommit;       // 初始化时实际提交的栈大小
    DWORD   SizeOfHeapReserve;       // 初始化时保留的堆大小
    DWORD   SizeOfHeapCommit;        // 初始化时实际提交的堆大小
    DWORD   LoaderFlags;
    DWORD   NumberOfRvaAndSizes;
    IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];
// 数据目录表
}
